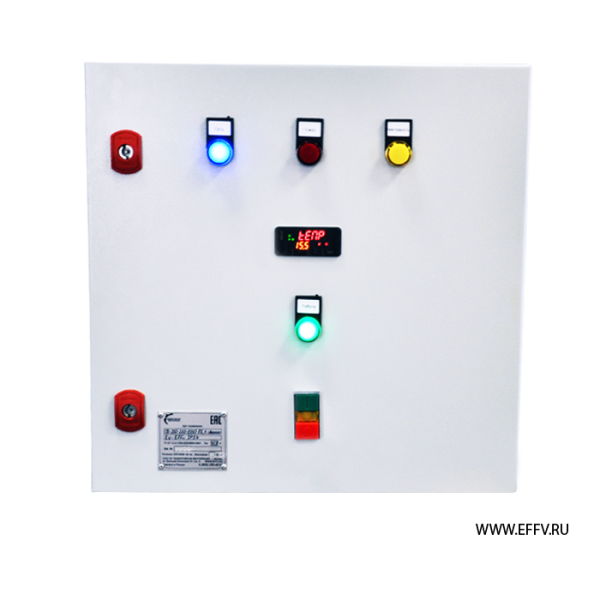

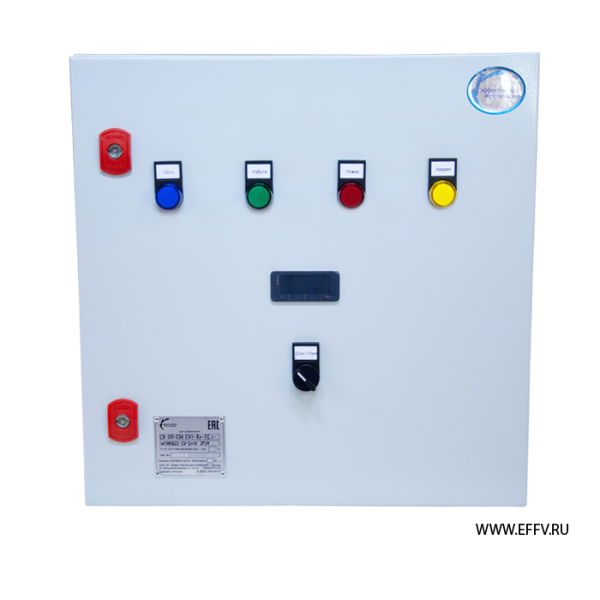

Преимущества
- Напряжение питания 380 В/ 50 Гц
- Цветной дисплей управления
- Управление вентилятором до 15 кВт
- Управление калорифером до 42 кВт
- Контроллер: TM171OFM22R
- Металлический корпус: IP66
- Коммуникационный порт: Modbus RTU (slave)
- Комплектующие: Schneider Electric
- Гарантия 3 года
Назначение
Предназначен для управления работой приточной установкой, или приточно-вытяжной системами вентиляции с водяным или электрическим калорифером.
Металлический корпус, степень защиты IP66.
Электрический калорифер с одной или двумя ступенями нагрева.
Щит поддерживает работу роторного, пластинчатого, гликолевого рекуператоров и рециркуляционной заслонки.
Питание приточной и вытяжной заслонок 24 или 220 В.
Для управления системой вентиляции используется контроллер Modicon TM171OFM22R фирмы Schneider Electric.
Возможно подключение: датчики температуры стандарта NTC, дифференциальные датчики давления, термоконтакты двигателей вентиляторов, термостаты перегрева электрического калорифера и термостат защиты от замерзания.
При подключении преобразователя частоты возможно дискретное или плавное управление скоростью вращения вентиляторов.
Плавное или дискретное управление электрическим калорифером.
Щиты можно интегрировать в системы диспетчеризации (SCADA) (модификация щита с индексом N)..
Свойства шкафов управления
Комментарии к таблице:
Программирование и комплектация щитов управления серии СВ выполняется в соответствии с техническими требованиями заказчика.
Подробную техническую информацию и стоимость щитов управления в соответствии с Вашей задачей можно получить по телефону: +7 (495) 991-67-50, e-mail: info@effektvent.ru.
Предназначен для управления работой приточной установкой, или приточно-вытяжной системами вентиляции с водяным или электрическим калорифером.
Металлический корпус, степень защиты IP66.
Электрический калорифер с одной или двумя ступенями нагрева.
Щит поддерживает работу роторного, пластинчатого, гликолевого рекуператоров и рециркуляционной заслонки.
Питание приточной и вытяжной заслонок 24 или 220 В.
Для управления системой вентиляции используется контроллер Modicon TM171OFM22R фирмы Schneider Electric.
Возможно подключение: датчики температуры стандарта NTC, дифференциальные датчики давления, термоконтакты двигателей вентиляторов, термостаты перегрева электрического калорифера и термостат защиты от замерзания.
При подключении преобразователя частоты возможно дискретное или плавное управление скоростью вращения вентиляторов.
Плавное или дискретное управление электрическим калорифером.
Щиты можно интегрировать в системы диспетчеризации (SCADA) (модификация щита с индексом N)..
Свойства шкафов управления
| Наименование шкафа СВ | AO (0-10В) | AI, шт. | DI, шт. |
Универс. Входов |
DO-24-220-SW, шт. | DO-380, шт. | Вентилятор, кВт | Ступень нагревателя, кВт | Ток шкафа, А | 24 В, ВА | Тип контроллера | Протокол |
| CB55PL1MTPMN | 3 | 5 | 6 | 11 | 3 | 3 | 5,5 | 10,5 | 57 | 14 | TM171ODM22R | Modbus RTU |
| CB75PL1MTPMN | 3 | 5 | 6 | 11 | 3 | 3 | 7,5 | 13 | 69 | 14 | TM171ODM22R | Modbus RTU |
| CB11PL1MTPMN | 3 | 5 | 6 | 11 | 3 | 3 | 11 | 16 | 84 | 28 | TM171ODM22R | Modbus RTU |
| CB15PL1MTPMN | 3 | 5 | 6 | 11 | 3 | 3 | 15 | 21 | 115 | 28 | TM171ODM22R | Modbus RTU |
| CB55FE1MTPMN | 3 | 5 | 6 | 11 | 3 | 3 | 5,5 | 10,5 | 57 | 14 | TM171ODM22R | Modbus RTU |
| CB75FE1MTPMN | 3 | 5 | 6 | 11 | 3 | 3 | 7,5 | 13 | 69 | 14 | TM171ODM22R | Modbus RTU |
| CB11FE1MTPMN | 3 | 5 | 6 | 11 | 3 | 3 | 11 | 16 | 84 | 28 | TM171ODM22R | Modbus RTU |
| CB15FE1MTPMN | 3 | 5 | 6 | 11 | 3 | 3 | 15 | 21 | 115 | 28 | TM171ODM22R | Modbus RTU |
Комментарии к таблице:
- Количество универсальных входов - сумма AI и DI
- DO-PM специальный выход на щитах AHU для подключения водяного насоса калорифера, или гликолевого рекуператора. В щите автомат на 10 А и пускатель на 9 А
- DO-220 выход для шкафов AHU для подключения заслонок с приводами на 220 В. (для заслонок с пружинным возвратом и для трехпроводного управления)
- DO-24-SW - пара сухих замыкающихся контактов
- DO-24-220-SW выходные контакты. В каждом наборе пара сухих контактов и набор (L, N и L1) для подачи питания 220 В. Как для заслонок с пружинным возвратом, так и для трехпроводного управления. Через сухие контакты можно подавать 24 В
- DO-380 - выход силовой нагрузки. В щите установлен трехфазный автомат и пускатель
- Вентиляторов Шт. - какое количество автоматических выключателей установлено в щитах AHU для подключения двигателей. Это могут быть вентиляторы и двигатель роторного рекуператора и все, что включается через преобразователь частоты
- Ступеней нагр. - мощность ступени нагревателя (группы ТЭНов)
- Ток шкафа - максимальный рабочий ток шкафа управления
- 24 В ВА - мощность в ВА, установленного в щите блока питания или трансформатора, используемого для подключения приводов и датчиков на 24 В.
Программирование и комплектация щитов управления серии СВ выполняется в соответствии с техническими требованиями заказчика.
Подробную техническую информацию и стоимость щитов управления в соответствии с Вашей задачей можно получить по телефону: +7 (495) 991-67-50, e-mail: info@effektvent.ru.
- Тип:
- СВ_FE_MTRM
- Бренд:
- комплектующие Schneider Electric
- Корпус:
- Металлический IP66
- Размер:
- 500/600/200 мм
- Вес:
- 22,5 кг
- Страна-производитель:
- Россия
