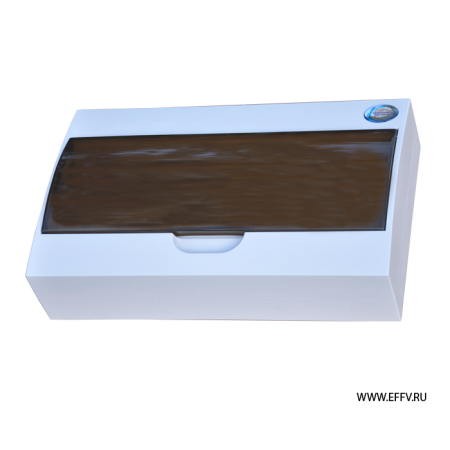

Изготавливается в пластиковом корпусе с классом защиты IP41.
Предназначен для управления небольшими модульными и моноблочными приточными установками с электрическим калоифером до 15 кВт 3Р/380В и приточным вентилятором до 6А, 1Р/220В.
Щит не требует дополнительной конфигурации и готов к работе.
В стандартной комплектации щит управления поддерживает функцию сетевого управления по протоколу Modbus RTU.
Основные функции щита управления:
- Запуск и остановка системы – регулирует работу вентилятора и нагревателя по сигналам датчиков;
- контроль температуры – поддерживает комфортный уровень нагрева воздуха с помощью встроенного логического контроллера;
- три степени защиты ТЭНов от перегрева и пожара – отключает нагревательный элемент при превышении допустимой температуры;
- мониторинг состояния системы – сигнализирует о неисправностях (короткое замыкание, перегрев ТЭНов и т.д.);
- возможность диспетчеризации по протоколу Modbus RTU/
Компоненты щита управления
- Автоматические выключатели – защита от перегрузок и КЗ.
- Контакторы – управление мощными нагрузками (ТЭНами, вентилятором).
- Логический контроллер (ПЛК) с надежной программой управления – точный контроль температуры и всех параметров системы.
- Датчики температуры и давления – контроль параметров воздушного потока.
Где применяются такие щиты?
- Жилые помещения – квартиры, коттеджи с приточно-вытяжной вентиляцией.
- Офисы и ТРЦ – поддержка микроклимата в зданиях с большой проходимостью.
- Производственные цеха – подача подогретого воздуха в зимний период.
- Медицинские и образовательные учреждения – обеспечение чистого воздуха с комфортной температурой.
Как купить щит управления вентиляцией?
При подборе учитывайте:
- Мощность нагревателя и вентилятора – щит должен соответствовать нагрузке.
- Степень автоматизации – требования к функциональным особенностям управления системой.
- Класс защиты (IP) – для влажных или пыльных помещений требуется IP54 и выше.
Нужна помощь в подборе оборудования? Обращайтесь к нашим специалистам для расчета индивидуального решения!
|
Напряжение питания
|
3P/380V |
|
Ток, А
|
31,2 |
|
Сетевое управление
|
Modbus RTU |
|
Вентилятор приточный, кВт
|
220 (6А) |
|
Подключение двигателя
|
Прямой пуск |
|
Защита двигателя
|
Биметаллические термоконтакты |
|
Электрокалорифер, кВт
|
15 |
|
Коммутация ступеней электрического нагревателя
|
Контакторы |
|
Подключение внешнего симисторного блока БРМ25 (БРМ40)
|
Поддерживается (требуется настройка программы) |
|
Защита электрического нагревателя
|
Биметаллические термоконтакты 70 гр.С и 120 гр.С |
|
Продувка ТЭНов электронагревателя
|
Да |
|
Контроль работы вентилятора
|
Датчик дифференциального давления |
|
Управление воздушной заслонкой
|
1 шт., привод без возвратной пружины, 220В |
|
Режим управления "Зима / Лето"
|
Ручной |
|
Контроль засорения фильтра
|
Приточный фильтр - 1 шт. |
|
Отключение по сигналу "Пожар"
|
Да. Сигнал от АПС: сухой НЗ контакт |
|
IP
|
IP41 |
|
Материал корпуса
|
Пластик |
|
Размеры, ВхШхГ, мм:
|
325х270х102 |
|
Вес, кг
|
3,5 |
