Арт.: 3SWHN05

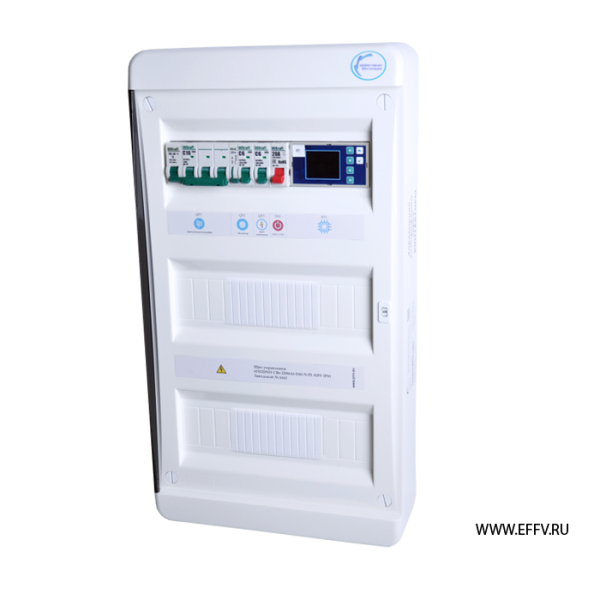

3SWHN05 Щит управления CBw-2,2(Ч)-N-PL-EffV IP41
| Напряжение питания | 3P/380V |
| Ток, А | 7,3 |
| Сетевое управление | Modbus RTU |
| Вентилятор приточный, кВт | 0,18..2,2 |
| Подключение двигателя | Преобразователь частоты |
| Управление воздушной заслонкой | 1 шт., привод с возвратной пружиной, 220В |
| Управление водяным калорифером | Да |
| Управление приводом клапана нагревателя | Сигнал 0-10VDC, питание 24VDC |
| Подключение циркуляционного насоса | 3А, 1Р/220В |
| Внешняя сигнализация "сухие контакты" | Cигнал "Авария" |
| IP | IP41 |
| Материал корпуса | Пластик |
| Размеры, ВхШхГ, мм: | 220х365х100 |
| Вес, кг | 3 |
Характеристики
35 630 ₽ /шт
50 900 ₽
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Подбор щита управления для вентиляционной установки с водяным калорифером
Потребуется учесть несколько факторов, чтобы обеспечить эффективность и безопасность работы системы.Вот основные шаги и рекомендации по подбору:
Определение функций щита
Определите, какие функции должны быть у щита управления:- подключение и защита приточного вентилятора. Контроль работы вентиляторов. Управление режимами работы (включение/выключение);
- температурный контроль приточного воздуха: регулирование температуры воздуха с помощью водяного калорифера;
- дополнительные функции: диспетчеризация, недельный таймер, датчики влажности, зоны управления и т.д.
Анализ технических характеристик
Изучите состав и технические характеристики вентиляционной установки:- какими исполнительными устройствами в составе вент. установки необходимо управлять?
- какая мощность вентилятора?
- какой тип управления регулирующего клапана на смесительном узле обвязки водяного калорифера?
- какое напряжение питания и тип привода воздушной заслонки?
- есть ли в составе вентиляционной установки дополнительные блоки (вытяжной вентилятор, рекуператор, заслонки рециркуляции и т.д.).
Выбор обвязки приточной установки приборами и устройствами КИП
- Датчики температуры: для автоматического регулирования температуры воздуха, контроля работы водяного калорифера.
- Датчики дифференциального давления для контроля засоренности фильтров и работы вентиляторов.
Как купить щит управления установкой с водяным калорифером?
Наша компания предлагает широкий ассортимент стандартных решений с большим набором функций.Выбор щита для приточной системы вентиляции с водяным теплоносителем очень прост.
Если нет особых проектных требований к технологическим процессам и/или алгоритмам управления вентиляцией в помещениях, для подбора щита для систем с водяным нагревом достаточно знать номинальную мощность и напряжение питания приточного вентилятора и желаемый тип подключения двигателя к шкафу управления.
Также необходимо обратить внимание на то, где и как будет монтироваться шкаф управления, какая внешняя среда в планируемом помещении, есть ли ограничения, например, по взрывоопасности и т.д.
Щиты в пластиковых корпусах более экономичные по цене и компактные по размерам. Имеют класс защиты IP41 и для помещений с повышенной влажностью IP65.
Также щиты вентиляции изготавливаются в металлических корпусах с классом защиты IP54, IP65.
Серия щитов приточной вентиляции с водяным калорифером CBw-PL-EFFV IP41 в пластиковом корпусе подойдет для любых наборных, модульных и моноблочных приточных установок с водяным нагревателем и приточных вентиляторов с EC - двигателями и AС - двигателями.
.
Щиты полностью готовы к эксплуатации, не требуют конфигурации и обеспечивают надежное управление и защиту вентиляционной установки.
Вы можете оформить заказ у нас на сайте или прислать запрос на электронную почту: info@effv.ru. Наши менеджеры обязательно свяжутся с Вами и рассчитают выгодное предложение на автоматику вентиляции.
Контактный телефон: 8 (495) 991-67-50.
