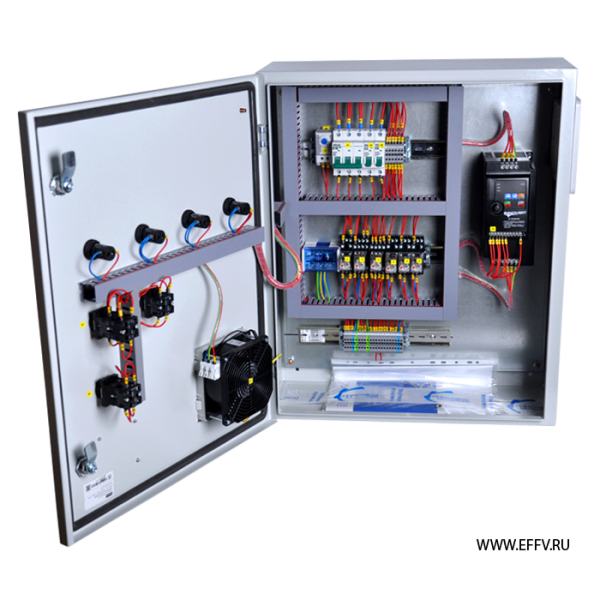

Щит управления вентилятором с встроенным преобразователем частоты
Предназначен для управления вентиляторами и насосами с электродвигателями мощностью до 75 кВт, 3Р/380В. Встроенный в шкаф преобразователь частоты обеспечивает защиту, энергоэффективное управление системой и возможность регулирования частоты вращения двигателя. Предусмотрено плавное и фиксированное регулирование оборотов.
Функции ЩУВ8-XX(Ч)-FE-SE-EFFV IP54
- Щит включает в себя силовую часть, функции управления и контроля;
- встроенный преобразователь частоты моделей Schneider Electric: ATV212 (по умолчанию), ATV310; ATV320, Danfoss: FC051; FC101; FC102;
- система принудительной вентиляции шкафа;
- защита от коротких замыканий и перегрузок в электрических цепях;
- управление вентилятором с двигателем ~3Р/380В;
- изменение скорости вентилятора (насоса)с помощью встроенного преобразователя частоты;
- управление 3-мя фиксированными скоростями двигателя переключателем на передней панели (по умолчанию);
- включение / выключение вентилятора кнопками на щите управления;
- возможность плавного разгона двигателя для уменьшения пусковых токов и увеличения срока службы двигателя;
- индикация на передней панели: «Сеть», «Работа», «Авария»;
- защита двигателя вентилятора по сигналу «авария» частотного преобразователя;
- защита вентилятора при срабатывании биметаллического термоконтакта двигателя;
- дистанционное управление вентилятором с помощью ПУ или замыканием внешнего контакта (сухие контакты);
- возможность подключения и управления вентилятором по протоколу Modbus RTU;
- сблокированное управление воздушной заслонкой с запуском вентилятора, привод с возвратной пружиной, питание 220 В;
- отключение вентиляционной системы по сигналу «ПОЖАР» пожарной сигнализации, сухой НЗ контакт;
- герметичный ввод кабеля через встроенные сальники в нижней части шкафа

Дополнительные возможности
- Управление группой вентиляторов;
- внешняя сигнализация сухие контакты "Работа" и "Авария";
- изменение скорости вентилятора с вынесенного дисплея преобразователя частоты на переднюю панель шкафа;
- привод воздушной заслонки без возвратной пружины, или привод с питанием =24В;
- поддержание заданного давления системы по сигналу аналогового трансмиттера дифференциального давления DPT-R8 (4-20mA; 0-10V);
- комплектация пультом управления ПУ2 («пуск»/ «стоп», индикация «работа», «авария»);
- контроль питающего напряжения;
- встроенный АВР основного питания шкафа управления;
- внешняя сигнализация «работа», «авария» (сухие контакты);
- Управление системой по сети: Modbus RTU, или TCP/IP (встроенный сетевой контроллер);
- микроклимат внутри шкафа (обогрев и/или охлаждение).
* Дополнительные функции не входят в стандартную комплектацию. В наименовании щита управления указывается индивидуальный id номер, в соответствии с доп. функциями.
Купить щит управления со встроенным частотным преобразователем Schneider Electric или Danfoss можно отправив заявку на электронную почту info@effektvent.ru. Телефоны: +7 (495) 991-67-50 (Москва и Московская область) и 8(800)250-40-51 (звонок по России бесплатный).
Свяжитесь с нами удобным для Вас способом и наши инженеры подберут Вам оборудование с оптимальными функциями и по выгодной цене.
Свяжитесь с нами удобным для Вас способом и наши инженеры подберут Вам оборудование с оптимальными функциями и по выгодной цене.
Вас может заинтересовать
- Условия эксплуатации:
- УХЛ4 по ГОСТ 15150
- Диапазон рабочих температур:
- +5º..+40º С
Модельный ряд ЩУВ8-XX(Ч)-FE-SE-EFFV
Артикул | Наименование | Встроенный ПЧ | Мощность, кВт | *МАХ ток двигателя, 380В, А | **Выход. ток ПЧ, 380В, А | Размер, (В/Ш/Г), мм |
---|---|---|---|---|---|---|
EV18001 | ЩУВ8-0,75(Ч)-FE-SE-EFFV IP54 | ATV212H075N4 | 0,18-0,75 | до 2 А | 2,2 | 600х600х300 |
EV18002 | ЩУВ8-1,5(Ч)-FE-SE-EFFV IP54 | ATV212HU15N4 | 1,1-1,5 | до 3,6 | 3,7 | 600х600х300 |
EV18003 | ЩУВ8-2,2(Ч)-FE-SE-EFFV IP54 | ATV212HU22N4 | 2,2 | 5,1 | 5,1 | 600х600х300 |
EV18004 | ЩУВ8-3(Ч)-FE-SE-EFFV IP54 | ATV212HU30N4 | 3 | 7,2 | 7,2 | 600х600х300 |
EV18005 | ЩУВ8-4(Ч)-FE-SE-EFFV IP54 | ATV212HU40N4 | 4 | 8,9 | 9,1 | 600х600х300 |
EV18006 | ЩУВ8-5,5(Ч)-FE-SE-EFFV IP54 | ATV212HU55N4 | 5,5 | 11,3 | 12 | 600х600х300 |
EV18007 | ЩУВ8-7,5(Ч)-FE-SE-EFFV IP54 | ATV212HU75N4 | 7,5 | 15,6 | 16 | 600х600х300 |
EV18008 | ЩУВ8-11(Ч)-FE-SE-EFFV IP54 | ATV212HD11N4 | 11 | 22 | 22,5 | 600х600х300 |
EV18009 | ЩУВ8-15 (Ч)-FE-SE-EFFV IP54 | ATV212HD15N4 | 15 | 29 | 30,5 | 600х600х300 |
EV18010 | ЩУВ8-18,5(Ч)-FE-SE-EFFV IP54 | ATV212HD18N4 | 18,5 | 34,8 | 37 | 600х600х300 |
EV18011 | ЩУВ8-22(Ч)-FE-SE-EFFV IP54 | ATV212HD22N4S | 22 | 41,6 | 43,5 | 600х600х300 |
EV18012 | ЩУВ8-30(Ч)-FE-SE-EFFV IP54 | ATV212HD30N4 | 30 | 56,7 | 58,5 | 1000х800х300 |
EV18013 | ЩУВ8-37(Ч)-FE-SE-EFFV IP54 | ATV212HD37N4 | 37 | 68,9 | 79 | 1000х800х300 |
EV18014 | ЩУВ8-45(Ч)-FE-SE-EFFV IP54 | ATV212HD45N4 | 45 | 83,8 | 94 | 1800х800х400 |
EV18015 | ЩУВ8-55(Ч)-FE-SE-EFFV IP54 | ATV212HD55N4 | 55 | 102 | 116 | 1800х800х400 |
EV18016 | ЩУВ8-75(Ч)-FE-SE-EFFV IP54 | ATV212HD75N4 | 75 | 139 | 160 | 1800х800х400 |
* Параметры тока двигателей, указанные в таблице, могут отличаться от фактических в зависимости от изготовителя. Номинальный ток электродвигателя должен быть ниже выходного тока встроенного преобразователя частоты.
** По умолчанию шкафы изготавливаются с преобразователями частоты серии ATV212 (Shneider Electric).
Условное обозначение
ЩУВ8-11(Ч)-FE-SE-EFFV IP54, где:
EV18008 - артикул: индивидуальный номер стандартного изделия;
ЩУВ8 - тип щита управления;
11 – мощность вентилятора, кВт, 380В;
(Ч) - встроенный преобразователь частоты;
FE – металлический корпус;
SE - комплектация Schneider Electric и DekRaft;
EFFV - фирменный знак завода - изготовителя;
id - индивидуальный номер (присваивается при заказе и определяет нестандартные функции и комплектацию щита управления);
IP54 – класс защиты.
АВР - автоматический ввод резерва.
11 – мощность вентилятора, кВт, 380В;
(Ч) - встроенный преобразователь частоты;
FE – металлический корпус;
SE - комплектация Schneider Electric и DekRaft;
EFFV - фирменный знак завода - изготовителя;
id - индивидуальный номер (присваивается при заказе и определяет нестандартные функции и комплектацию щита управления);
IP54 – класс защиты.
Условные обозначения дополнительных опций:
Reserve – резервирование вентилятора;АВР - автоматический ввод резерва.
