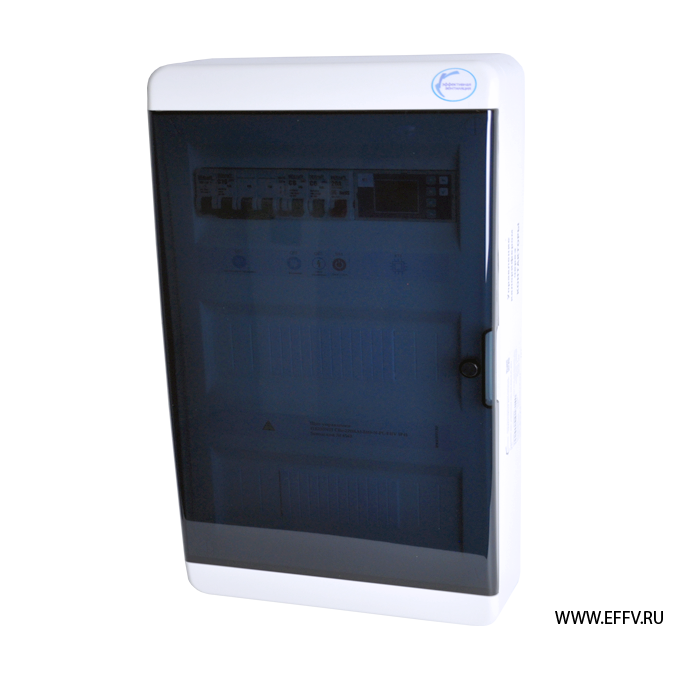

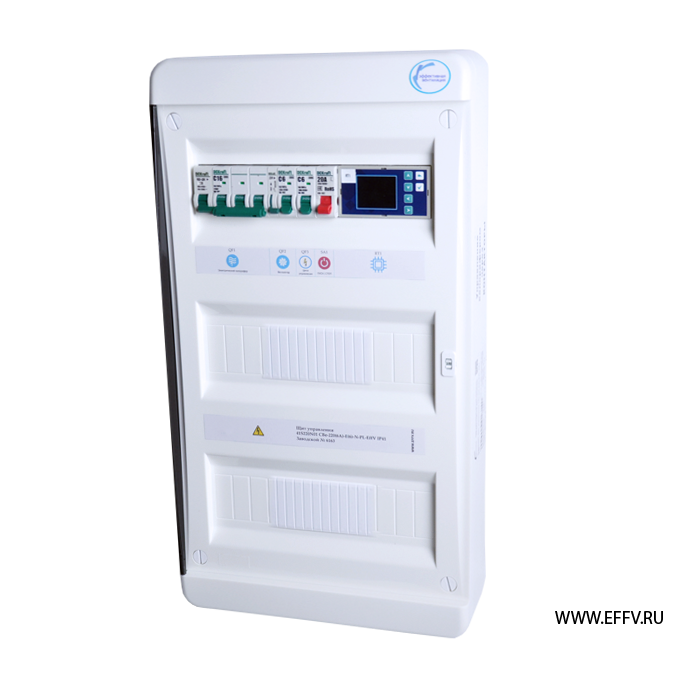

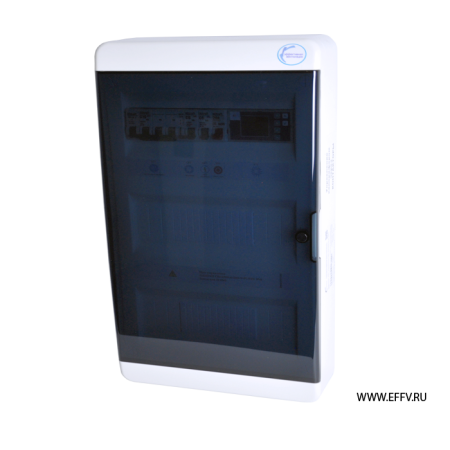

Предназначен для управления установкой с водяным калорифером и приточным вентилятором от 5,5 до 7,5 кВт.
Встроенный логический контроллер с цветным дисплеем имеет надежную программу управления. Три степени защиты водяного калорифера от замораживания. Щит не требует дополнительной конфигурации и готов к работе.
В стандартной комплектации щит управления поддерживает функцию сетевого управления по протоколу Modbus RTU.
Основные функции
- Щит включает в себя силовую часть, функции управления и контроля;
- защита от коротких замыканий и перегрузок в электрических цепях;
- подключение и защита вентилятора через преобразователь частоты (монтаж ПЧ вне шкафа управления);
- управление преобразователем частоты сигналом контроллера 0-10В;
- защита двигателя вентилятора по сигналу «авария» частотного преобразователя;
- автоматическое поддержание заданной температуры приточного воздуха по сигналам канального датчика температуры NTC10K;
- подключение уличного датчика температуры NTC10K, автоматическое и ручное переключение режимов «зима/лето»;
- зимний запуск водяного калорифера;
- поддержание температуры обратной воды водяного калорифера в дежурном режиме по сигналам накладного датчика температуры NTC10K;
- автоматический контроль и предотвращение опасности обмерзания;
- защита водяного калорифера от замерзания по воздушному термостату;
- дежурный режим работы циркуляционного насоса при выключении вентилятора;
- подключение и управление насосом смесительного узла водяного нагревателя, питание 1Р/220В, 3А;
- управление приводом регулировочного клапана смесительного узла водяного нагревателя, питание 24VDC, сигнал 0-10VDC;
- управление воздушной заслонкой с электроприводом с возвратной пружиной, 220В;
- контроль засорения фильтра по датчику дифференциального давления PS500;
- автоматический перевод управления водяным калорифером в режим защиты от замерзания при отключении по сигналу «Пожар»;
- мониторинг основных текущих параметров вентиляционной установки;
- индикация текущей температуры приточного воздуха и основных параметров;
- сигнализация рабочего режима;
- сигнал загрязнения фильтра;
- индикация тревоги;
- журнал аварийных сигналов;
- переключатель «Стоп / Пуск»;
- выходной сигнал «Авария», сухой нормально-открытый (НО) контакт;
- отключение вентиляционной системы по сигналу «Пожар» пожарной сигнализации, сухой НЗ контакт.
Шкаф управления вентиляции комплектуется полным пакетом документации:
- паспорт;
- руководство по эксплуатации контроллера;
- схема принципиальная;
- схема внешних подключений.
Купить щит вентиляции с водяным калорифером можно оформив заказ на сайте или пришлите запрос на электронную почту: info@effv.ru. Наши менеджеры свяжутся с Вами и рассчитают выгодное предложение на автоматику вентиляции.
|
Напряжение питания
|
3P/380V |
|
Ток, А
|
19,6 |
|
Сетевое управление
|
Modbus RTU |
|
Вентилятор приточный, кВт
|
5,5..7,5 |
|
Подключение двигателя
|
Преобразователь частоты |
|
Защита двигателя
|
Через внешний преобразователь частоты (токовая перегрузка, перекос и обрыв фаз) |
|
Управление воздушной заслонкой
|
1 шт., привод с возвратной пружиной, 220В |
|
Управление водяным калорифером
|
Да |
|
Управление приводом клапана нагревателя
|
Сигнал 0-10VDC, питание 24VDC |
|
Подключение циркуляционного насоса
|
3А, 1Р/220В |
|
Режим управления "Зима / Лето"
|
Автоматический, ручной |
|
Защита по воздушному термостату
|
Да |
|
Зимний запуск водяного калорифера
|
Да |
|
Контроль температуры обратной воды
|
Да |
|
Защита калорифера по канальному датчику температуры
|
Да |
|
Внешняя сигнализация "сухие контакты"
|
Cигнал "Авария" |
|
Контроль засорения фильтра
|
Приточный фильтр - 1 шт. |
|
Отключение по сигналу "Пожар"
|
Да. Сигнал от АПС: сухой НЗ контакт |
|
IP
|
IP41 |
|
Материал корпуса
|
Пластик |
|
Размеры, ВхШхГ, мм:
|
220х365х100 |
|
Вес, кг
|
3 |
